Aplikace pryžových airbagů v konstrukci TBM (Tunnel Boring Machine).

Znalosti oboru

S rychlým rozvojem městské železniční dopravy, městských tunelů a podzemních inženýrských koridorů se stroje na vrtání tunelů (TBM) staly základním vybavením moderního podzemního stavitelství. Vzhledem k jejich velkým rozměrům, vysoké hmotnosti a složitému pracovnímu prostředí vyžadují TBM vysoce kontrolované a bezpečné postupy během spouštění, příjmu, instalace a seřizování.

V této souvislosti,gumové airbagy se stále častěji používají jako flexibilní pomocné nástroje při stavebních pracích souvisejících s TBM-poskytující funkce vyrovnávací paměti, podpory a ochrany, kterých pevné struktury nemohou snadno dosáhnout.

Proč jsou při konstrukci TBM potřeba airbagy?

Operace TBM obvykle zahrnují následující problémy:

Extrémně těžká technika (v řádu desítek až stovek tun)

Přímý kontakt s betonovými šachtami nebo ocelovými konstrukcemi

Omezený pracovní prostor a úzké tolerance vyrovnání

Riziko nárazového zatížení během spouštěcích a přijímacích fází

Tradiční tuhé podpěry nebo tvrdé nárazníky často vedou k:

Lokální koncentrace stresu

Poškození betonových konstrukcí

Poškrábání nebo deformace součástí TBM

Zvýšená obtížnost umístění a zarovnání

Nafukovací gumové airbagy, se svou elasticitou a nastavitelným vnitřním tlakem nabízejí bezpečnější a přizpůsobivější řešení.

Hlavní aplikační scénáře airbagů v projektech TBM

1. Ochrana vyrovnávací paměti během spouštění a příjmu TBM

Typické oblasti instalace:

Přední část TBM

Kolem těla štítu

Mezi TBM a šachtou betonové stěny

Klíčové funkce:

Absorbujte nárazové síly během startu nebo příjmu

Zabraňte přímému tuhému kontaktu mezi TBM a betonovými konstrukcemi

Chraňte zařízení i civilní stavby

Během těchto kritických fází poskytují airbagy kontrolované odpružení, které výrazně snižuje konstrukční rizika.

2. Dočasná podpora a vyrovnání TBM

Oblasti instalace:

Pod tělem TBM

Mezi TBM a základovými konstrukcemi

Klíčové funkce:

Dočasně podepřete váhu TBM

Dolaďte-výšku a vodorovné zarovnání

Rozložte zatížení rovnoměrně, abyste se vyhnuli bodovému zatížení

Úpravou tlaku vzduchu airbagy umožňují přesné vyrovnání a více{0}}rozložení zatížení, což je s pevnými podpěrami obtížné.

3. Pomocné těsnění a ochrana v přijímacích hřídelích

Když TBM vstoupí do přijímací šachty, může dojít k přítoku podzemní vody nebo kejdy.

Airbagy lze použít k:

Pomozte utěsnit mezery mezi TBM a otvory hřídele

Stabilizovat pracovní prostředí

Snižte pronikání vody nebo kalu

V takových aplikacích se obvykle používají airbagy s velkým-průměrem, nízkým-až{2}}středním tlakem, aby byl zajištěn dobrý kontakt s povrchem a stabilita.

4. Ochrana během montáže, demontáže a přepravy TBM

Při demontáži, zvedání nebo přepravě komponentů TBM mohou airbagy sloužit jako:

Dočasné tlumící vrstvy

Podpěry tlumící-nárazy

Ochranné bariéry mezi kovovými součástmi a tvrdými povrchy

To pomáhá minimalizovat náhodné poškození během manipulace a instalace.

Technické vlastnosti airbagů pro aplikace TBM

Gumové airbagy používané v projektech TBM obecně vyžadují:

Vysoce{0}}pevnostní guma s více{1}}vrstvou tkaninou

Vynikající odolnost proti oděru a roztržení

Spolehlivá vzduchotěsnost

Přizpůsobitelné velikosti a tvary podle podmínek na místě

Snadné nafouknutí a vypuštění pro-provoz na místě

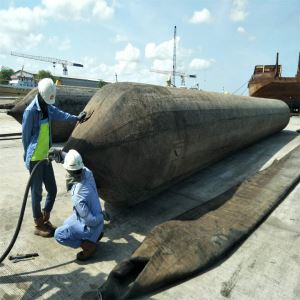

Na rozdíl od námořních vypouštěcích nebo záchranných airbagů se airbagy TBM zaměřují více navýkon vyrovnávací paměti, rozložení zátěže a provozní bezpečnost.

Technická hodnota airbagů v konstrukci TBM

Z praktických zkušeností s projektem může použití airbagů:

Zlepšete bezpečnost při spouštění a příjmu TBM

Snižte poškození betonových konstrukcí a zařízení

Nižší stavební rizika a náklady na údržbu

Zvyšte celkovou efektivitu konstrukce a ovladatelnost

V důsledku toho se airbagy staly důležitým pomocným materiálem v moderních stavebních projektech TBM.
